91资源在线视频I欧美精品videos性欧美I一本色道久久综合无码人妻88I日日免费I婷婷丁香花五月天I白袜tk男生一视频丨vk挠脚心I亚洲精品av在线观看I亚洲无码nvI亚洲人成网站精品片在线观看I青青操在线免费视频I日韩无码一二三区I天天日天天湿I人妻制服丝袜中文字幕I国产综合久久7777

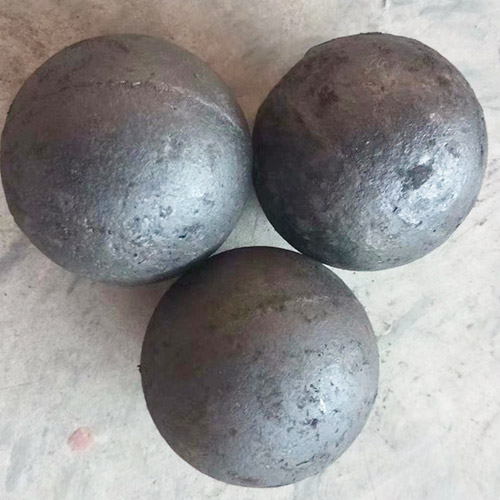

　　高鉻球、中鉻球、鍛造鋼球質(zhì)量指標介紹

　　1、高鉻球質(zhì)量指標：

　　含鉻量≥10.0%、含碳量在1.80%-3.20%之間都稱為高鉻球，標準要求高鉻球硬度(HRC)要≥58以上，沖擊值ak≥3.0J/㎝2，若達此硬度高鉻球要采用高溫淬火+回火處理(目前國內(nèi)高鉻球淬火有油淬和風淬兩種淬火方式)，如檢測硬度(HRC)低于54以下說明高鉻球沒有經(jīng)過淬火處理。

　　2、中鉻球質(zhì)量指標：

　　含鉻量3.0%～7.0%，含碳量在1.80%-3.20%之間都稱為中鉻球，沖擊值ak≥2.0J/㎝2，標準要求中鉻球硬度(HRC)要≥47以上，為保證鋼球質(zhì)量中鉻球需采用高溫回火處理(以達到消除鑄造應(yīng)力之目的)，如鋼球表面呈暗紅色表明產(chǎn)品已經(jīng)過高溫回火處理、如鋼球表面仍呈金屬本色表明產(chǎn)品沒有高溫回火處理。

　　3、鍛造鋼球質(zhì)量指標：

　　含鉻量0.1%～0.5%(鍛打球一般情況下不含鉻)，含碳量在1.0%以下并且鋼球采用高溫鍛打制造，有些鍛打鋼球表面硬度(HRC)雖然可以達到≥56以上(淬透層只有15㎜左右)，因鍛打鋼球材質(zhì)淬透性較差其心部硬度一般只有30多度，正常情況下鍛打鋼球時常采用水淬處理。
