91资源在线视频I欧美精品videos性欧美I一本色道久久综合无码人妻88I日日免费I婷婷丁香花五月天I白袜tk男生一视频丨vk挠脚心I亚洲精品av在线观看I亚洲无码nvI亚洲人成网站精品片在线观看I青青操在线免费视频I日韩无码一二三区I天天日天天湿I人妻制服丝袜中文字幕I国产综合久久7777

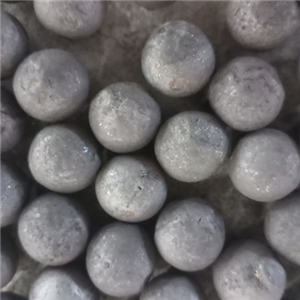

　　高鉻球在石英砂超細粉磨中展現出顯著的耐磨優勢，其核心特性源于材料成分與熱處理工藝的優化。高鉻球以高鉻合金鑄鐵為主要材質，鉻含量通常超過10%，部分產品可達30%以上，通過中頻電爐熔煉廢鋼與鉻合金材料，經微合金化處理及金屬模或砂模澆鑄成型，再經高溫淬火和回火工藝形成馬氏體基體結構，表面硬度可達HRC58-67，沖擊值ak≥3.0J/cm2，遠高于普通鋼球。

　　在石英砂超細粉磨的嚴苛工況下，高鉻球的耐磨性主要體現在兩方面：一是其基體組織中彌散分布的(Cr,C)?C?型碳化物，該結構在干磨條件下可有效抵抗石英砂的顯微切削作用，減少材料剝落;二是高硬度基體使鋼球在沖擊載荷下保持形態穩定性，降低塑性變形導致的二次磨損風險。實際應用數據顯示，在研磨325目石英砂時，Φ50mm高鉻鋼球的單耗僅為90-120g/噸，較中碳鋼球降低40%以上。

　　值得注意的是，高鉻球在濕磨環境中需關注腐蝕磨損問題。石英砂粉磨過程中，磨內介質可能含水分或化學添加劑，高鉻球表面共晶碳化物與基體相界處易形成微電池，導致局部腐蝕加速。但通過優化碳化物分布及油淬工藝，可顯著提升其耐蝕性。例如，經特殊鈍化處理的高鉻鋼球，在電子級硅微粉生產中金屬溶出量可控制在5ppm以下，滿足高純度要求。
