91资源在线视频I欧美精品videos性欧美I一本色道久久综合无码人妻88I日日免费I婷婷丁香花五月天I白袜tk男生一视频丨vk挠脚心I亚洲精品av在线观看I亚洲无码nvI亚洲人成网站精品片在线观看I青青操在线免费视频I日韩无码一二三区I天天日天天湿I人妻制服丝袜中文字幕I国产综合久久7777

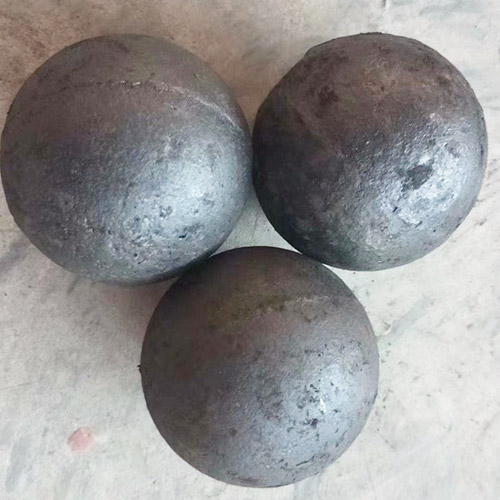

　　高鉻球是以高鉻合金為主要材質制成的研磨介質，廣泛應用于礦山、冶金、水泥等行業。其國家標準詳細規定如下：

　　一、化學成分

　　高鉻球的鉻含量需≥10.0%，含碳量在1.80%-3.20%之間。部分特殊高鉻球的鉻含量可超過14%，硬度與耐磨性進一步提升。

　　二、物理性能

　　硬度：國家標準要求高鉻球硬度(HRC)要≥58，部分產品可達63-67HRC，耐磨性為普通低鉻球的2倍以上。

　　沖擊值：沖擊韌性需≥3.0J/cm2，確保在研磨過程中不易破碎。

　　內部質量：要求無縮孔、氣孔等缺陷，保證結構致密性。

　　三、熱處理工藝

　　高鉻球需通過高溫淬火+回火處理形成馬氏體基體結構。淬火方式包括油淬和風淬，若檢測硬度低于54HRC，則說明未經過淬火處理。回火處理可消除鑄造應力，提升韌性。

　　四、應用標準

　　高鉻球需符合GB/T17445-2019《磨球》及YB/T095-2015《研磨體用高鉻鑄鐵件》等標準，確保在鐵礦、水泥等行業的粉體制備中穩定使用。

　　五、優勢對比

　　相比低鉻球(硬度≥45HRC、沖擊值≥1.5J/cm2)，高鉻球耐磨性更優，單倉磨耗降低50%以上。例如，生產100萬噸精礦粉時，使用高鉻球可節約成本350萬元，同時提高礦粉細度與臺時產量，延長補加球周期，減輕工人勞動強度。
